近年來冷凍干燥技術在生物工程、醫藥工業、食品工業、材料科學和農副產品深加工等領域有著廣泛的應用，為了更好的服務我們的用戶，就實驗型冷凍干燥機的使用方法以及注意事項做出了以下幾方面：

實驗型凍干機凍干樣品操作流程

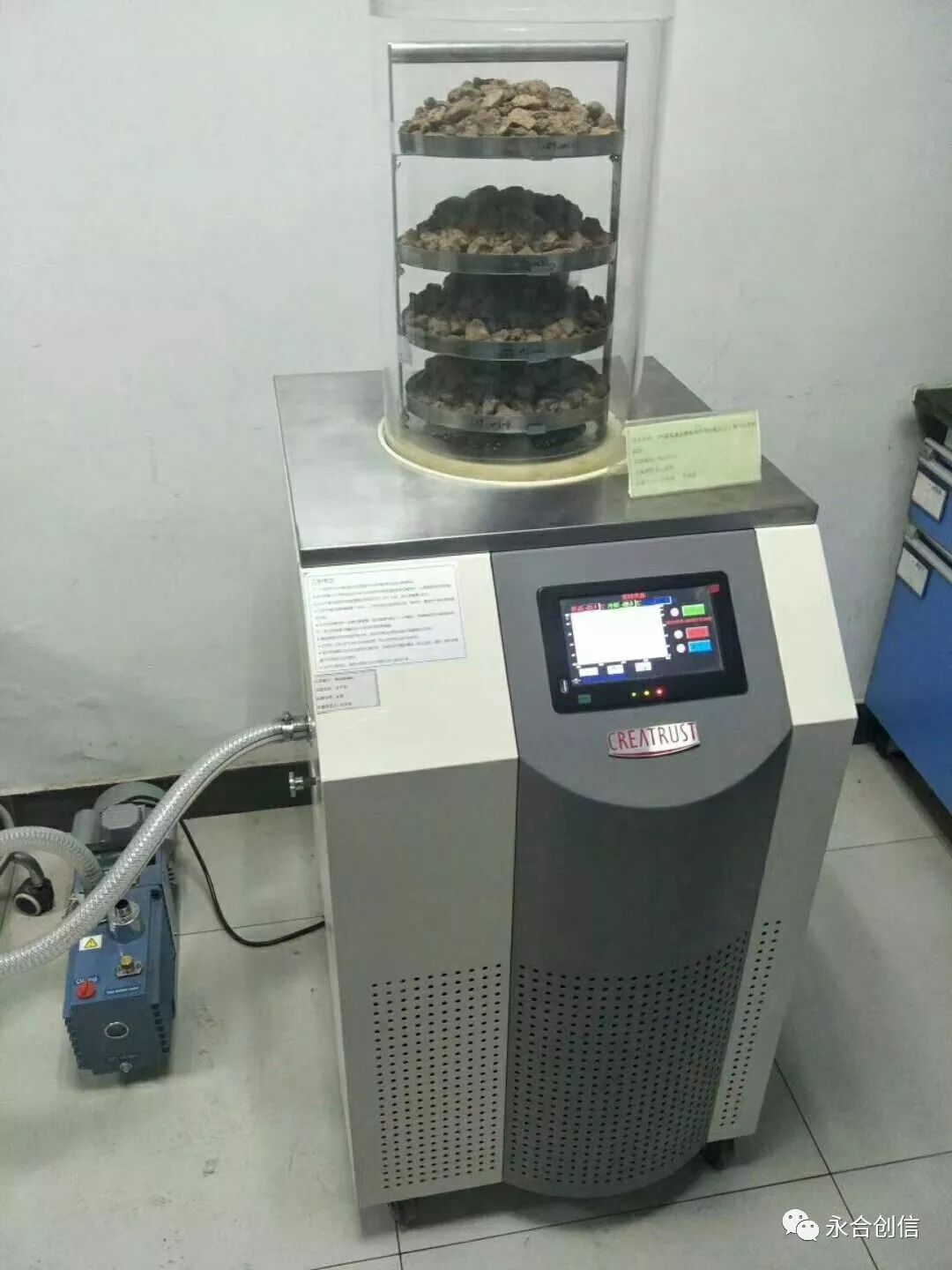

1. 物品凍干操作

1） 樣品擺放：

a、 把預處理物品擺放在物料盤中，再將物料盤放到凍干架中。

b、 將溫度傳感器放置在任一層物料盤中，測定物料的溫度。

c、 將凍干架放入冷阱中，蓋好保溫蓋，準備預凍。

2） 樣品預凍：

a、 打開設備背部的總電源開關。

b、 點擊屏幕中央進入界面后，點擊“制冷機”按鈕，預凍開始，建議預凍4小時左右

c、 待物品完全凍結后，將凍干架從冷阱中取出。

3） 樣品干燥：

a、 將凍干架從冷阱中取出，再將凍干架支撐盤放置到冷阱口，將凍干架放置到支撐盤上，或將物料盤放置在凍干架后，凍干架直接放置在冷阱上方進行。

b、 將探頭放置到任意一層的物料盤上，罩上玻璃罩。

c、 擰緊排水充氣閥門。

d、 點擊屏幕上“真空計”按鈕，屏幕顯示真空度為110KPa，然后點擊“真空泵”按鈕開啟真空泵。真空度迅速下降，至真空 度≤10Pa 為正常，干燥正式開始（建議干燥20小時左右，具體根據物料含水量不同，由用戶自行確定）。

4） 取出樣品：

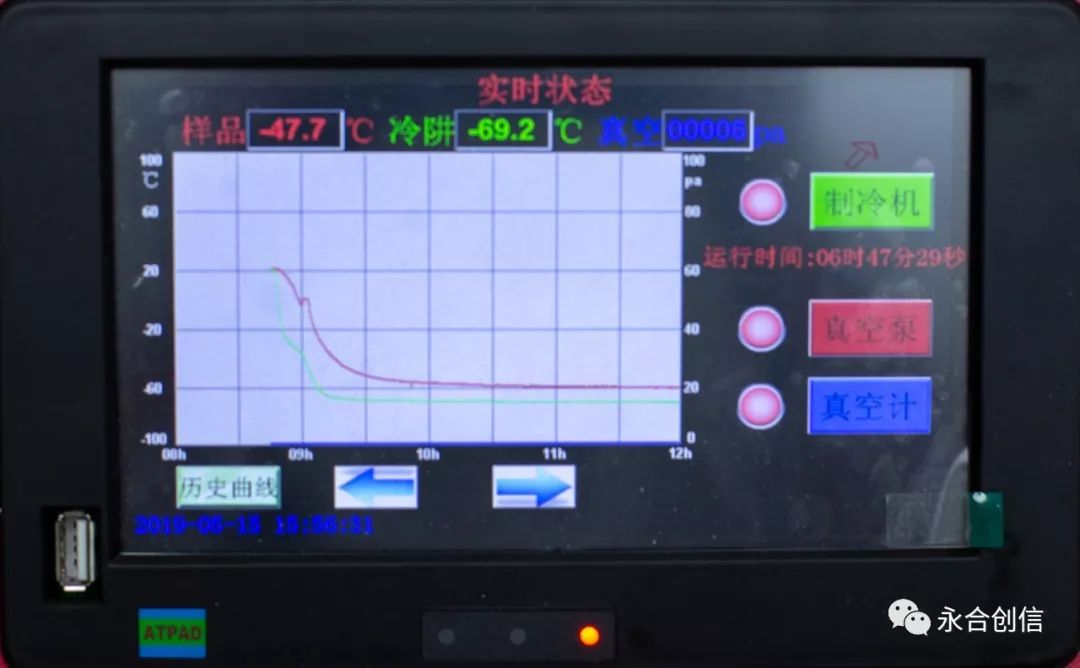

a、 查看樣品曲線，目測樣品已完全干燥，打開排水充氣閥后，點擊“真空泵”按鈕，真空泵停止運行。點擊“真空計”按鈕， 真空計關閉。

b、 取下玻璃罩，從凍干架上取出物料盤，將盤中樣品包裝。點擊“制冷機”按鈕，關閉壓縮機，設備停止運行。

5） 關機操作：

a、 關閉總電源開關，整機控制系統斷電。

b、 拔下電源插頭、真空泵插頭。

c、 用軟布擦拭冷阱、凍干架、托盤及玻璃罩。

d、 真空泵在不工作的時候請蓋上排氣孔，防止灰塵進入。

6） 排水操作：

a、 凝結在冷阱內壁的冰完全融化成水后，擰開排水充氣閥，將冷凝水排出。

2.電化霜操作

此項一般為選配功能：開啟后板上的電化霜開關，即可化霜。此功能加熱一段時間（15min~20min）后，會自動停止。如果冰層未完全化水，重新開啟開關?；Y束后，關閉化霜開關、總電源。

3.凍干操作說明

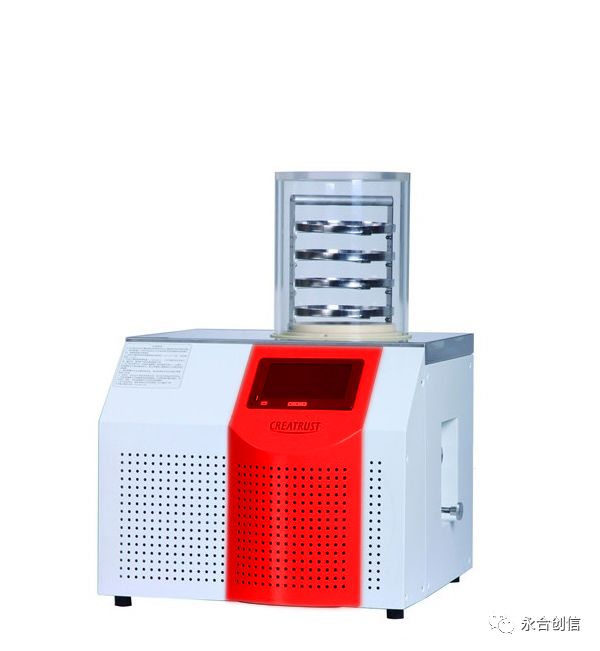

S 型操作（標準型）

1) 將樣品放入物料盤中，再將物料盤放入凍干架上，放置并固定好樣品溫度傳感器，將凍干架放入冷阱中，蓋好保溫蓋進行預凍，預凍到樣品完全凍結并保持一段時間。

2) 將預凍好的物料盤連同凍干架一同從冷阱中取出，并將支撐盤放置在冷阱阱口上方，將凍干架放置到支撐盤上,罩上玻璃罩。

3) 擰緊充氣閥門，點擊屏幕上“真空計”按鈕，屏幕顯示真空度為110KPa，然后點擊“真空泵”按鈕開啟真空泵。真空度迅速下降， 至真空度≤10Pa 為正常。

4) 經過長時間的干燥運轉，查看樣品曲線，目測樣品已完全干燥，即可打開真空充氣閥后，點擊“真空泵”按鈕，真空泵停止運行。點擊“真空計”按鈕，真空計關閉。

5) 取下玻璃罩，從凍干架上取出物料盤，盤中樣品包裝后，普通配置干燥進行完畢。點擊“制冷機”按鈕，關閉壓縮機，設備停止運行。

CTFD-10S

T 型操作（壓蓋型）

1) 將注入樣品的西林瓶放入壓蓋物料盤中，再將物料盤放入凍干架上，放置并固定好樣品溫度傳感器，將凍干架放入冷阱中，蓋好保溫蓋進行預凍，預凍到樣品完全凍結并保持一段時間。

2) 從冷阱中取出凍干架，將物料盤迅速轉移至壓蓋凍干架，將凍干架放置到冷阱上方，罩上玻璃罩。確保玻璃罩下端面與“O”型密封圈完全接觸。

3) 擰緊充氣閥門，點擊屏幕上“真空計”按鈕，屏幕顯示真空度為110KPa，然后點擊“真空泵”按鈕開啟真空泵。真空度迅速下降， 至真空度≤10Pa 為正常。

4) 經過長時間的干燥運轉，查看樣品曲線，目測樣品已完全干燥， 順時針轉動玻璃罩上方的壓蓋手柄，使壓蓋架上的絲杠轉動，壓蓋板下降，將瓶蓋壓入瓶中，實現真空下蓋塞。然后打開真空充氣閥后，點擊“真空泵”按鈕，真空泵停止運行。點擊“真空計” 按鈕，真空計關閉。

取下玻璃罩，從凍干架上取出物料盤，盤中樣品（西林瓶）包裝后，壓蓋配置干燥進行完畢。點擊“制冷機”按鈕，關閉壓縮機，設備停止運行。

CTFD-10T

P 型操作（多岐管型）

1） 將注入樣品的干燥瓶放入-40℃以下的低溫冰箱中，預凍到樣品完 全凍結并保持一段時間，如有可能，最好能將干燥瓶邊緣旋轉預凍，使樣品均勻凍結在瓶壁上，有利于加速干燥。

2） 將預凍好的物料盤連同凍干架從冷阱中取出，并將支撐盤放置在冷阱阱口上方，將凍干架放置到支撐盤上，罩上玻璃罩。

3） 從低溫冰箱中取出預凍好的干燥瓶，與玻璃罩上的標準管塞連接， 將管塞插入凍干瓶的中心,裝好后轉動閥翼使之垂直朝下，干燥瓶與罩內連通。

4） 擰緊充氣閥門， 點擊屏幕上真空計按鈕， 屏幕顯示真空度為110KPa。然后點擊“真空泵”按鈕開啟真空泵，真空度迅速下降， 至 10Pa 以下為正常，凍干開始。如果在凍干的過程中需要更換更換凍干瓶或者將干燥結束的干燥瓶取下，請先轉動閥翼使之垂直朝上，干燥瓶與玻璃罩隔絕，與大氣連通，瓶內充氣，取下干燥瓶。

5） 如果干燥瓶與托盤內樣品全部干燥結束，要先取下干燥瓶，然后充氣、關閉真空泵、真空計。取下玻璃罩，保存樣品。請勿帶凍干瓶取下玻璃罩。

CTFD-10P

注意事項

1. 真空泵累計工作時間達到200小時或者真空泵油顏色變成褐色時，必須更換真空泵泵油。

2.冷凍干燥機使用環境溫濕度應保持在10℃-30℃之間，相對濕度要≤80%。

3.冷凍干燥機距離墻體要＞30cm，工作環境應沒有導電塵埃、爆炸性、腐蝕性氣體及強電磁場干擾。

4.凍干機在通氣時一定要注意緩慢，旋開微通氣閥1/2-3/4圈后，有稍稍吸住手指的感覺即可，禁止把微通氣閥瞬間開大而損壞真空傳感器。

5.請勿頻繁開關總電源和制冷機，制冷機停電后再啟動最少需要等待3分鐘。

6.關機時，應先充氣，然后關閉真空泵，防止真空泵返油污染樣品。

7.有機玻璃罩與主機靠硅膠密封圈密封，應保持密封圈的清潔，防止劃傷、損傷、有機玻璃罩不可用有機溶劑擦拭。

8.凍干機使用完，請把冷阱水分及冷阱阱口水分擦拭干凈。
